Q645F氣動三通球閥 Q645F氣動三通法蘭球閥

更新時間：2015-11-25

Q645F氣動三通球閥應用介紹：
Q645F氣動三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，Q645F T型氣動三通法蘭球閥采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

Q645F氣動三通球閥特點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯為T型，使用壽命長，流通能力大，阻力小
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

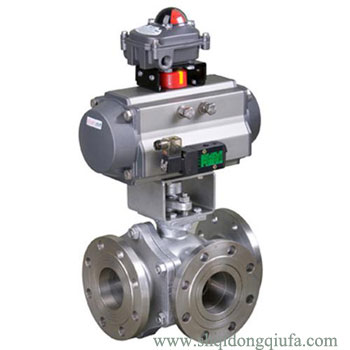

Q645F氣動三通法蘭球閥

Q645F T型氣動三通球閥設計制造標準：
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4 結構長度：JD-2002

Q645F氣動法蘭球閥材質規格：
閥體形式   三通鑄造球型閥
公稱通徑   DN15～200mm
公稱壓力   國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準   JIS、ANSI、GB、JB、HG等
連接形式   法蘭式、螺紋式（適用于1/2"～2"）
閥蓋形式   整體式
壓蓋型式   壓板壓緊式
密封填料   V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

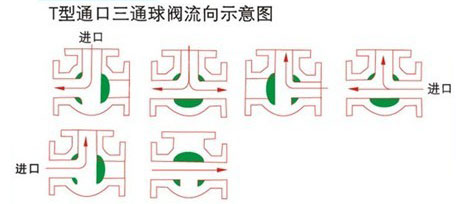

Q645F氣動三通球閥流向圖

Q645F氣動三通球閥使用標準：

殼體材料	閥座材料	適用溫度	適用介質
碳鋼C型	聚四氟乙烯	≤150℃	水蒸汽
碳鋼C型	對位聚苯	≤300℃	油品
鉻鎳鈦鋼P型	聚四氟乙烯	≤150℃	強酸類
鉻鎳鈦鋼P型	對位聚苯	≤200℃	強酸類
鉻鎳鉬鈦鋼R型	聚四氟乙烯	≤150℃	弱酸類
鉻鎳鉬鈦鋼R型	對位聚苯	≤200℃	弱酸類

Q645F T型氣動球閥尺寸規格：

通徑		外形尺寸					連接法蘭尺寸
DN	in	L	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	130	140/178	62/75	185/191	95	65	46	14	2	4-φ14
20	3/4	150	164/214	75/91	197/225	105	75	56	16	2	4-φ14
25	1	180	164/214	75/91	199/227	115	85	65	16	2	4-φ14
32	11/4	200	190/295	91/112	240/266	140	100	76	18	3	4-φ18
40	11/2	220	210/295	101/112	255/271	150	110	84	18	3	4-φ18
50	2	240	247/340	112/127	286/307	165	125	99	20	3	4-φ18
65	21/2	260	276/398	127/139	330/335	185	145	118	20	3	4-φ18
80	3	280	308/438	139/159	349/383	200	160	132	20	3	8-φ18
100	4	320	348/562	159/206	421/487	220	180	156	22	3	8-φ18
125	5	380	432/724	176/228	485/557	250	210	184	22	3	8-φ18
150	6	440	524/928	228/275	582/629	285	240	211	24	3	8-φ22
200	8	550	648/1033	275/324	702/750	340	295	266	24	3	12-φ22

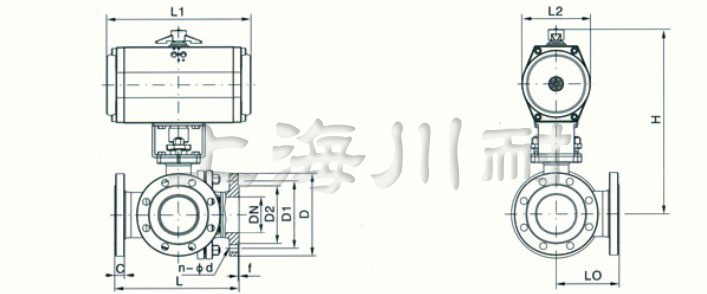

Q645F氣動三通球閥結構圖：
