淺談氣動球閥在管道中的設計

更新時間:2010-09-15

氣動球閥為 90° 旋轉型球閥,氣動執行器(氣動頭)在氣源壓力的作用下,由活塞推動轉軸帶動閥桿運動,繼而實現球閥的開關和調節。氣動球閥使用的氣源壓力一般為 0.1~1.0MPa,一般配置閥門定位器、過濾減壓閥、電磁閥、限位開關、氣動頭和其他元件。按照斷電或者氣源壓力不足時,氣動球閥的回位動作,將氣動球閥分為兩大類,單作用和雙作用球閥。

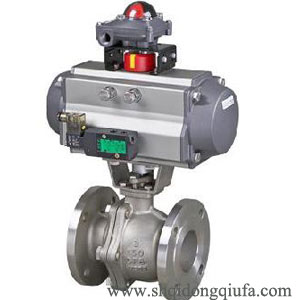

氣動球閥
氣動球閥內部結構圖

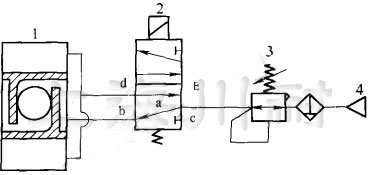

圖 1 為一套雙作用氣動球閥的工作原理圖,壓縮空氣(氣源)首先經過過濾減壓閥,清除其中含有的水分、油分以及固體粉塵顆粒,并調節系統壓力至設定值,以提供穩定的氣源壓力。然后,氣體流入電磁閥進氣口 a,從氣口 b 流入到氣動頭,推動活塞動作,排氣通道為 d~E,線圈得電以后,電磁閥換向,氣體從氣口 d 流入到氣動頭,推動活塞向相反方向動作,排氣通道為 b~c。

氣動球閥動作圖

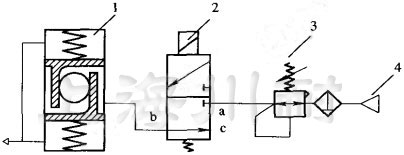

圖 2 單作用氣動球閥工作原理圖(1.氣動頭 2.電磁閥 3.過濾減壓閥 4.氣源)

圖 2 為一套單作用氣動球閥的工作原理圖,同前,壓縮空氣首先通過過濾減壓閥,電磁閥線圈得電時,氣體流入電磁閥進氣口 a 口,從氣口 b 流入到氣動頭,推動活塞動作,同時氣動頭內彈簧被壓縮,當發生故障時(失氣或者失電),電磁閥恢復彈簧位,氣源被阻斷,氣動頭彈簧釋放壓縮力,推動活塞向相反方向運動,排氣通道為 b~c,可將球閥停留在設定的開啟或者關閉位置,防止發生事故。
